Najděte díl, který se nejvíc podobá tomu vašemu. U každého je napsané, jakou technologií se spojuje a proč. Když svůj díl nenajdete, pošlete nám fotku a napíšeme vám, čím ho spojit.
U sedmi dílů najdete kresbu, jak díl vypadá zvenku, a řez spojem. Fotka by ukázala jen povrch, ale spoj je uvnitř. Řez ukáže přesně to, o čem se rozhodujete. Všechno jsou typické díly z oboru, ne konkrétní zakázky. Většina projektů probíhá v utajení, proto u dílů nenajdete jména firem.

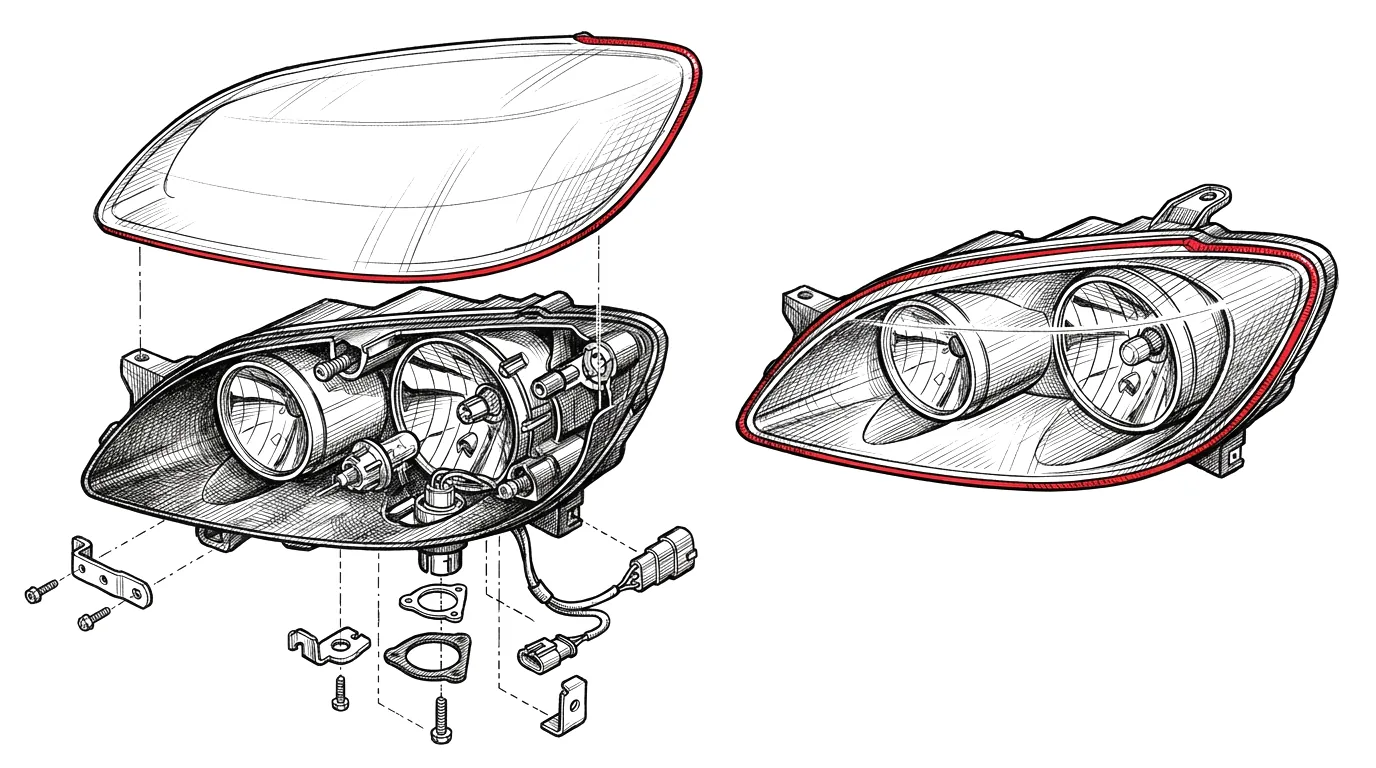

Automobilový průmysl
Průhledný kryt se k tělesu svařuje laserem. Svar zvenku není vidět a kryt zůstane čirý. Ultrazvuk by na krytu zanechal mléčnou stopu.

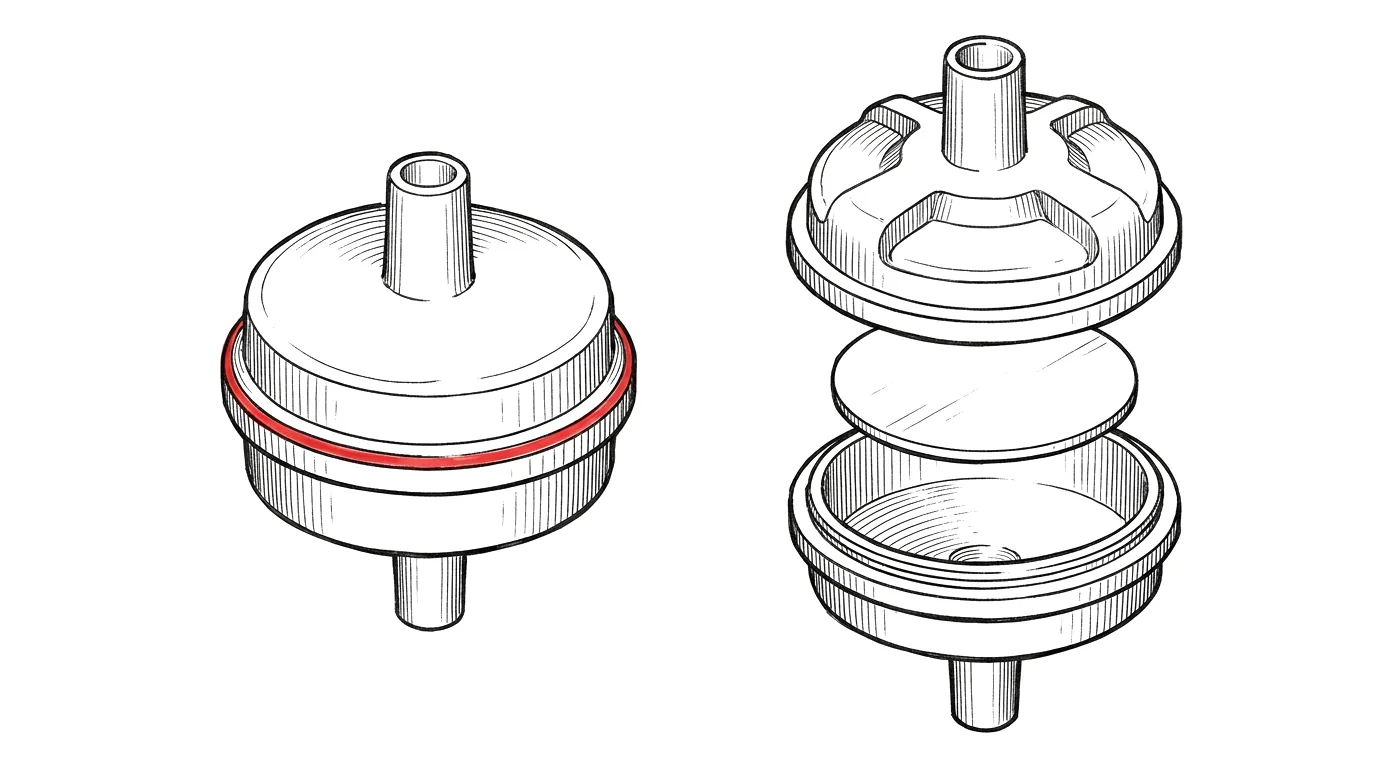

Zdravotnická technika
Dvě poloviny se svařují ultrazvukem a mezi nimi zůstane sevřená membrána. Svar musí těsnit a nesmí uvolnit jedinou částici do kapaliny.

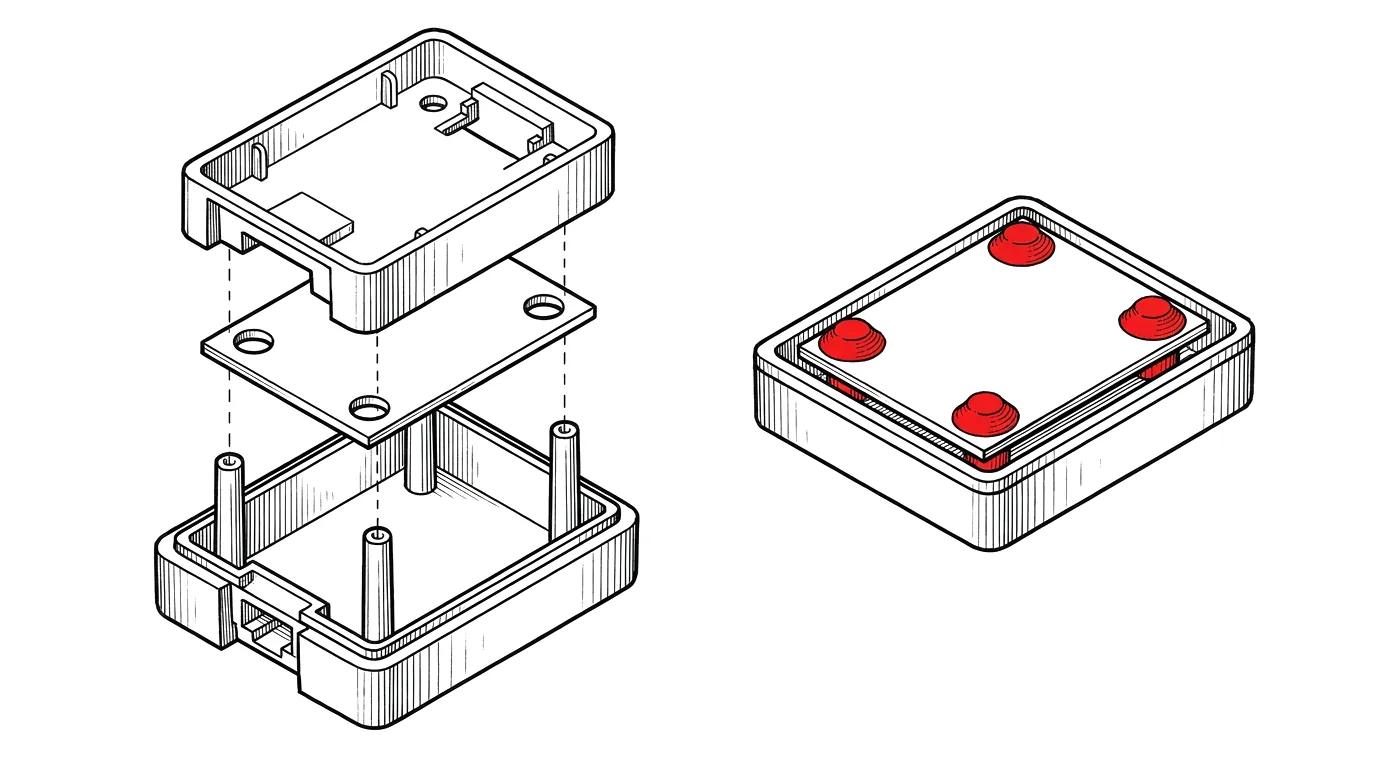

Elektrotechnika
Plastové čepy projdou otvory v desce a přetaví se do hlaviček. Deska pak drží bez šroubu i bez lepidla. Teplo přitom nesmí projít do elektroniky.

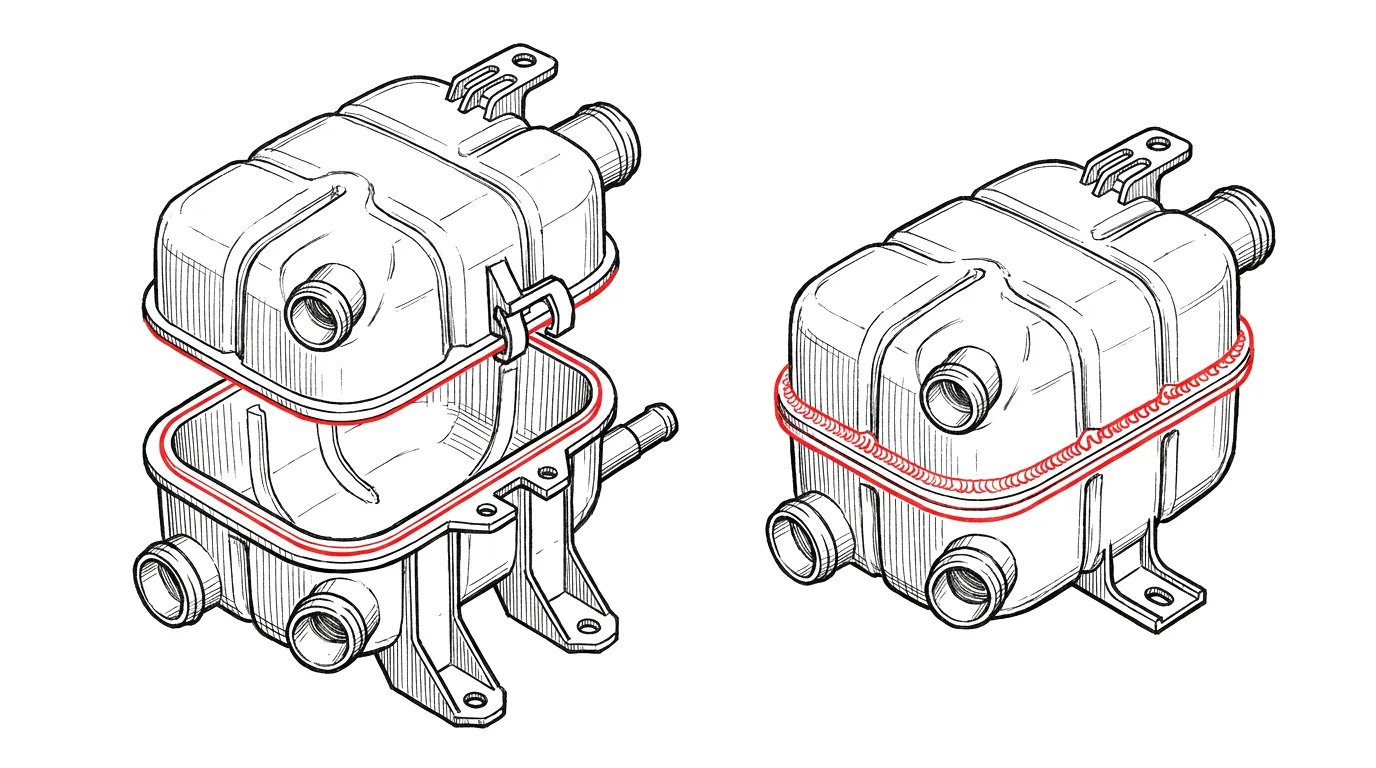

Automobilový průmysl
Dvě poloviny se svařují vibračně. Svar musí těsnit pod tlakem i v horku. Lepený spoj by nevydržel tak dlouho, jak automobilka požaduje.

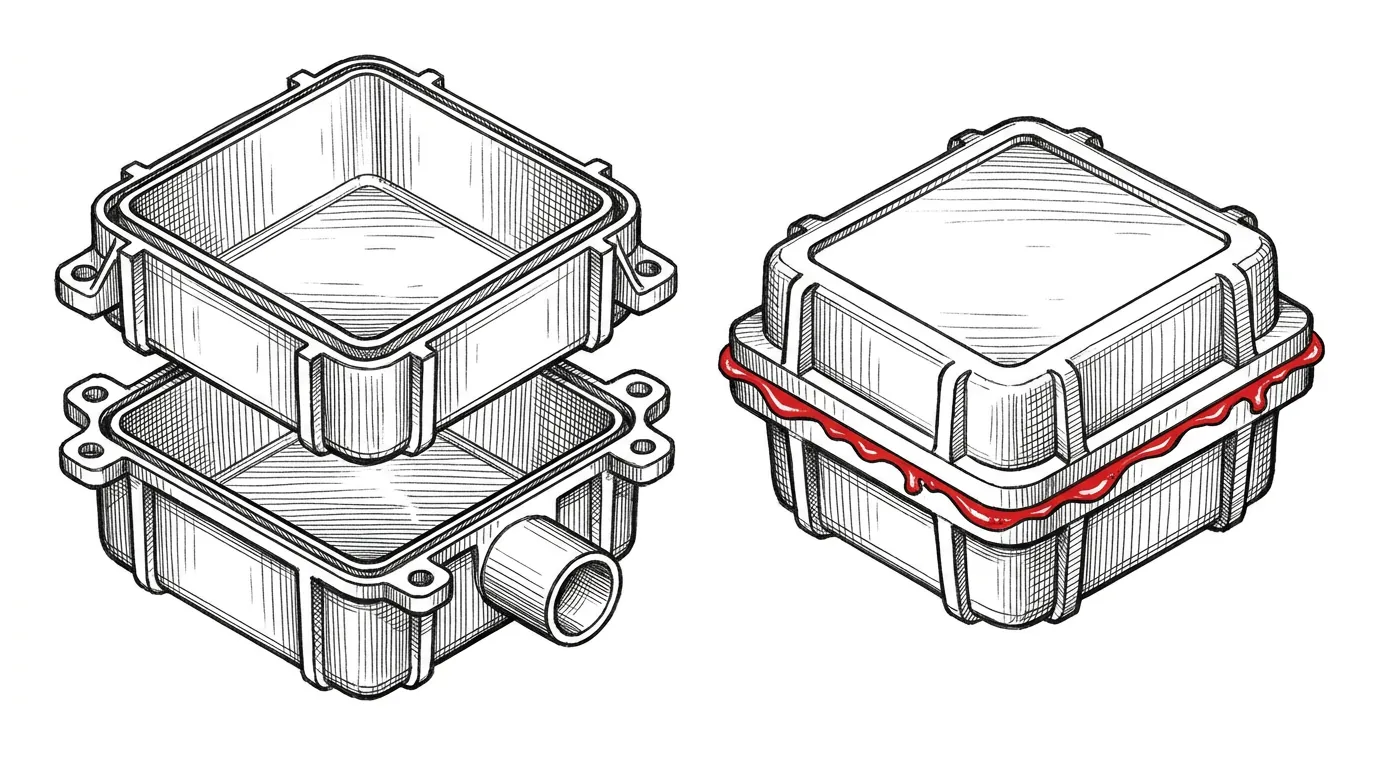

Technické díly
Obě plochy se nahřejí deskou a díly se k sobě přitisknou. Horká deska zvládne i velké průřezy, na které ultrazvuk nemá dost výkonu.

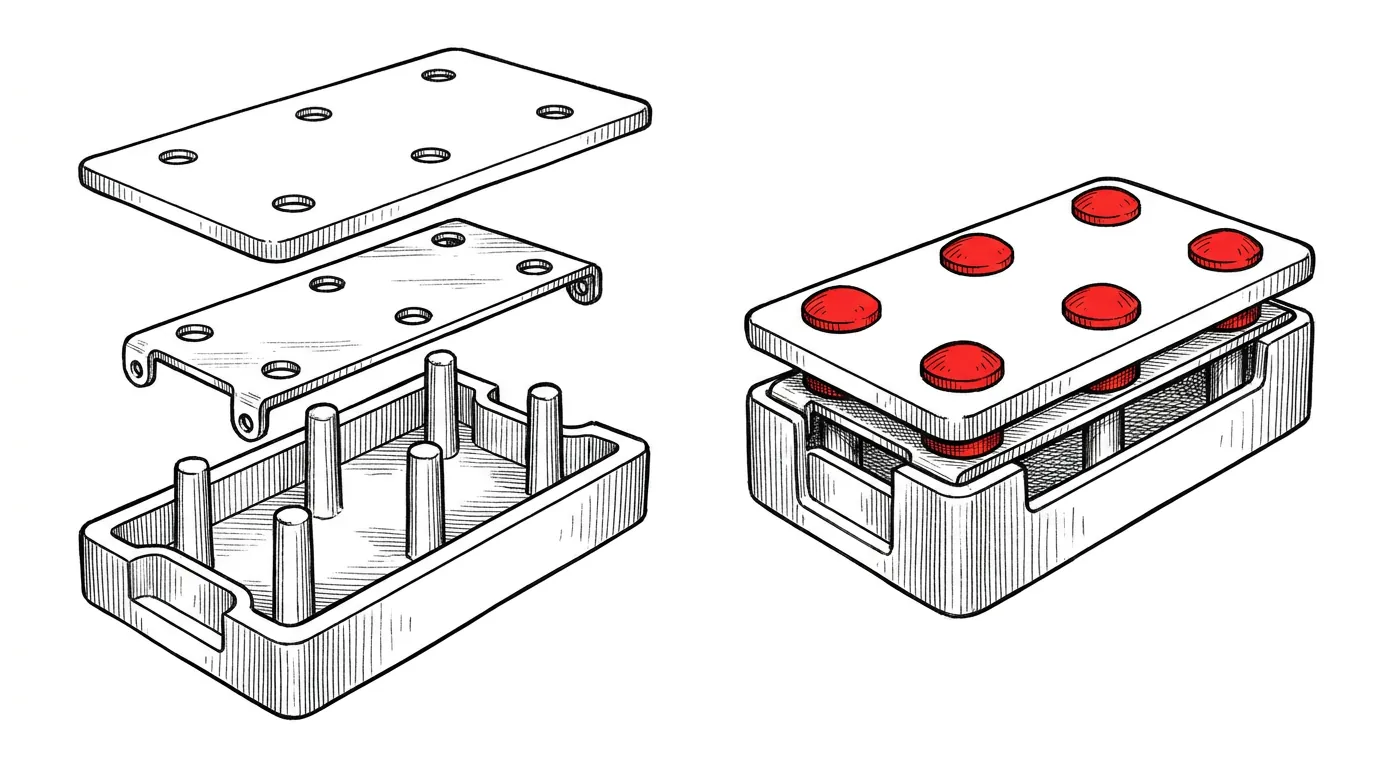

Elektrotechnika
Několik dílů drží pohromadě jen přetavenými čepy. Odpadá šroub, matice i montážní operace, kterou by jinak dělal člověk.

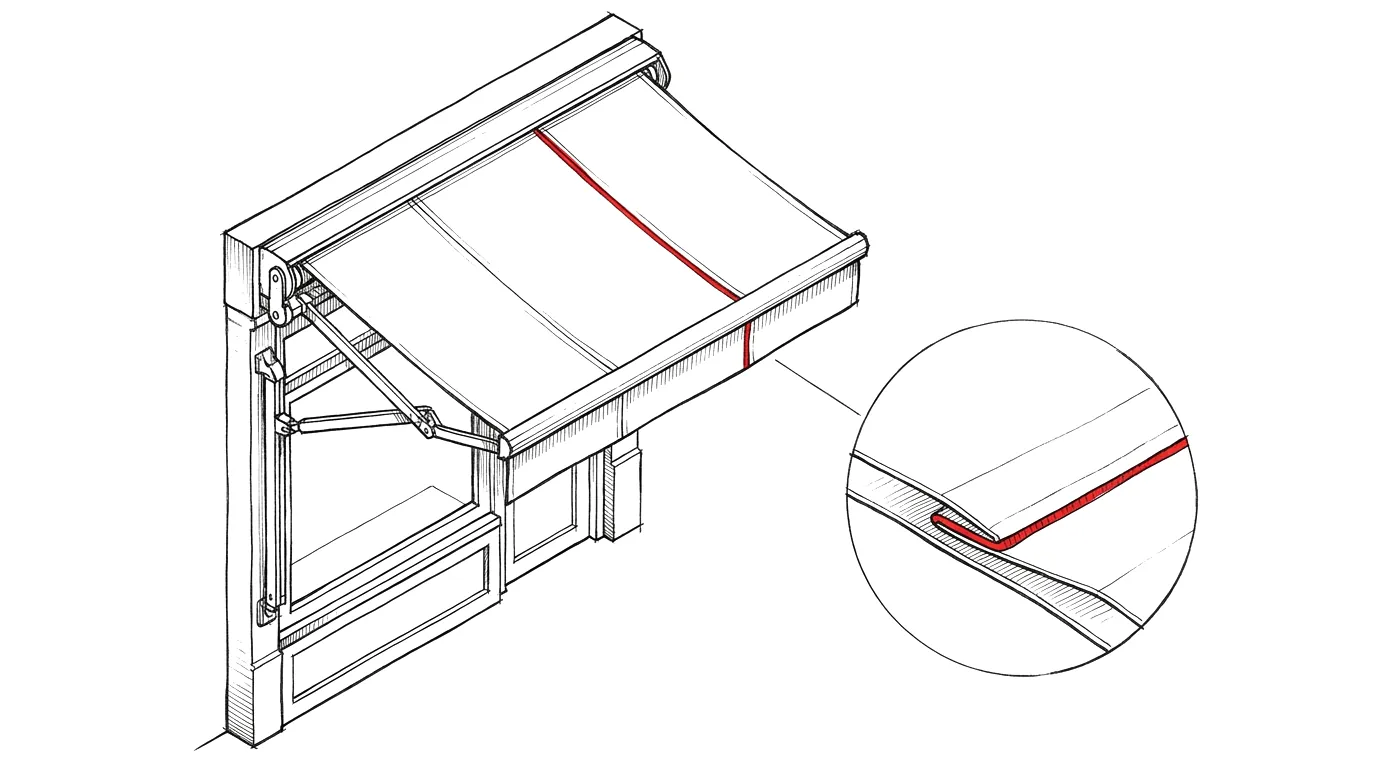

Technické textilie
Pásy potahované tkaniny se svařují vysokofrekvenčně. Svar je pevnější než šitý šev a voda jím neprosákne.
Výběr typických aplikací technologií, které dodáváme. Část dílů se svařuje nebo nýtuje, část se balí do blistru.
| Výrobek | Odvětví | Technologie | Proč právě ta |
|---|---|---|---|
| Infuzní a krevní vaky | Zdravotnictví | vysokofrekvenční svařování | Vak je z měkčeného PVC a svar musí zůstat naprosto těsný i po sterilizaci. |
| Fixační bandáž nafukovaná vzduchem | Zdravotnictví | vysokofrekvenční svařování | Fólie se svařuje po obvodu do komor. |
| Blistr s eurozávěsem | Obaly | termoformování a svařování fólie | Vanička se vytvaruje, výrobek se vloží a horní fólie se přitaví a vysekne. |
| Vanička na potraviny s fólií | Potravinářství | termoformování a svařování fólie | Sýry, uzeniny, ovoce. Fólie vaničku uzavře těsně a zboží je v regálu vidět. |
| Sterilní obal injekční jehly | Zdravotnictví | termoformování a svařování fólie | Vanička a krycí fólie se svaří těsně, aby obsah zůstal sterilní až do otevření. |
| Sanitární výrobek s nerezovým krytem ve čtyřech délkách | Sanitární technika | termoformování a svařování fólie | Jeden stroj na největší délku. Pro kratší varianty se mění jen forma. |
| Florbalový míček | Sportovní zboží | rotační svařování | Kulatý díl ze dvou polovin. Rotační svar je u něj nejrychlejší a nejlevnější. |
| Filtr na vodu | Technické díly | ultrazvukové svařování | Náplň se uzavře mezi dvě poloviny těla a už se nedostane ven. |
| Nádrž ostřikovačů | Automobilový průmysl | svařování horkou deskou | Velký obvodový svar, který musí těsnit po celou životnost vozu. |
| Vzduchové potrubí v motorovém prostoru | Automobilový průmysl | vibrační svařování | Dlouhý svar na tvarově složitém dílu. |
| Kryt řídicí jednotky | Elektrotechnika | tepelné nýtování | Deska plošných spojů se fixuje bez šroubu. |
| Plastové tělo telefonu s deskou plošných spojů | Elektrotechnika | tepelné nýtování | Šest přetavených čepů drží desku na místě. |
| Palivový filtr | Automobilový průmysl | svařování horkou deskou | Spoj musí odolat palivu i tlaku. |
| Ochranná síť a plachta | Technické textilie | vysokofrekvenční svařování | Svařovaný šev místo šitého. |
| Zásobník kapaliny se snímačem | Automobilový průmysl | vibrační svařování | Svařuje se sestava, ne jen dva díly. |
| Kanál airbagu v přístrojové desce | Automobilový průmysl | vibrační svařování | Svar musí vydržet ráz při rozvinutí airbagu a nesmí povolit. |
| Kapsový blistr na drobné zboží | Obaly | termoformování a svařování fólie | Na jeden zdvih vznikne mnoho kapes, takže nástroj má vysokou násobnost. |
| Vodicí lišta s plastovými čepy | Technické díly | tepelné nýtování | Sestava bez jediného šroubu. |
